應用案例
應用簡介
繩鋸機是一種石材礦山開采機械，用于開采花崗巖、大理石等石礦，采用一臺主電機帶動鋸繩沿近似跑道型的軌跡運行，一臺移動電機經減速器帶動整個鋸床以一定的速度沿石頭被鋸開的方向向后移動，移動速度必須根據主電機的負荷狀況和鋸繩所需的張緊力適時進行調整。傳統繩鋸機大都采用PLC經電流互感器讀取主機電流，然后根據電流的變化趨勢來調整移動電機速度，變頻器只作為執行機構。使用該方案電流互感器和PLC易損壞，且配置較繁瑣，接線多，故障點也多，調試麻煩，必須要PLC編程人員參與，整機成本也較高。
工藝特點
德力西應用方案
德力西優勢
應用場合
繩鋸機是一種石材礦山開采機械，用于開采花崗巖、大理石等石礦，采用一臺主電機帶動鋸繩沿近似跑道型的軌跡運行，一臺移動電機經減速器帶動整個鋸床以一定的速度沿石頭被鋸開的方向向后移動，移動速度必須根據主電機的負荷狀況和鋸繩所需的張緊力適時進行調整。傳統繩鋸機大都采用PLC經電流互感器讀取主機電流，然后根據電流的變化趨勢來調整移動電機速度，變頻器只作為執行機構。使用該方案電流互感器和PLC易損壞，且配置較繁瑣，接線多，故障點也多，調試麻煩，必須要PLC編程人員參與，整機成本也較高。
工藝特點
.切割效率高，控制方法簡單
.負載有變化時轉速穩定性要好，切面要平整光潔
.可適應電網供電質量差，對電網沖擊要小
.運行速度可調，速度精度要高
.移動電機轉速可根據主機負載電流自動調節
.具有良好的過載能力和不良環境抵抗力，可長期穩定運行
德力西應用方案
主電機和移動電機：主電機采用E180系列變頻器，移動電機采用E100系列變頻器，使用開環矢量控制模式，拖動繩鋸機構和移動小車，保證電機在低頻時有足夠的輸出力矩，穩定運行。
主電機變頻器內含輸出電流檢測裝置及模擬量輸出功能，移動變頻器可接受該電流信號作為PID反饋信號，通過變頻器內含的PID功能，實時調節移動電機運行速度，保持主電機負載恒定。移動電機的運行速度可以在手動模式和PID模式自由切換。
.變頻器PID模式和手動模式可根據需要自由選擇
.優化的開環矢量控制模式，保證移動電機在低轉速時不堵轉
.內含輸出電流檢測，可模擬量輸出給移動變頻器
.強大過載能力可保證沖擊性負載時正常工作：150%-60s，180%-3s
.內置的快速限流功能，可有效防止頻繁過流報警

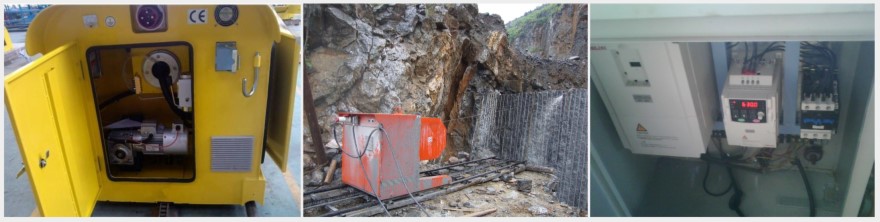

應用場合
類似應用：金剛石繩鋸切割機
應用行業：石材開采、建筑施工
