產品名稱：CDH-B系列觸摸屏

所屬分類：觸摸屏

發布時間：2023-08-08

產品簡介：CDH-B系列HMI是我公司開發的高性能、高可靠性的基本型電阻式觸摸屏，根據尺寸大小可分為5寸、7寸和10.2寸，廣泛用于工業自動化設備的人機交互

< >

產品介紹
產品列表
外型及安裝尺寸圖

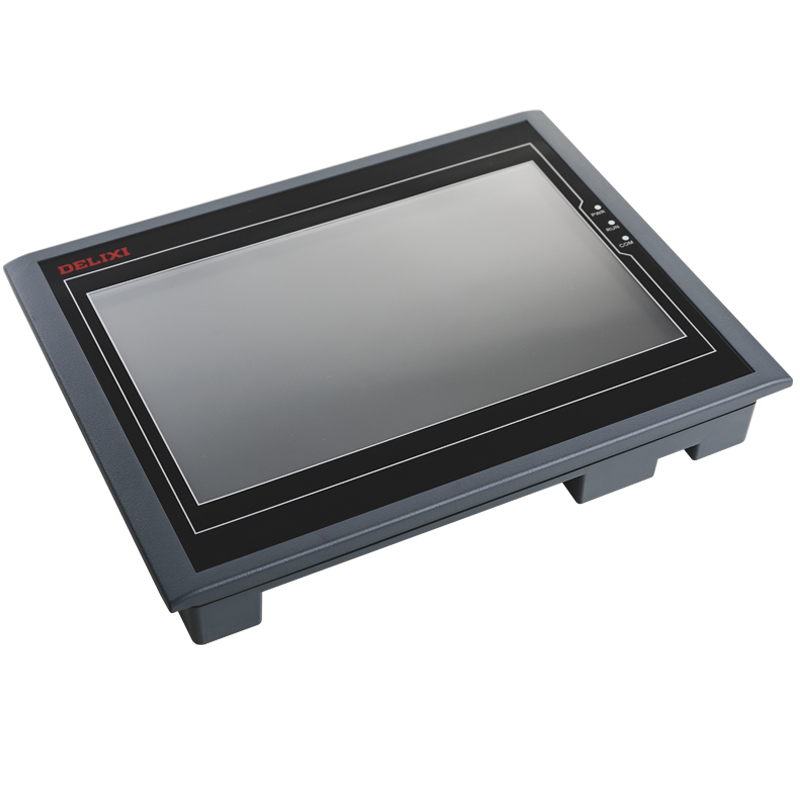

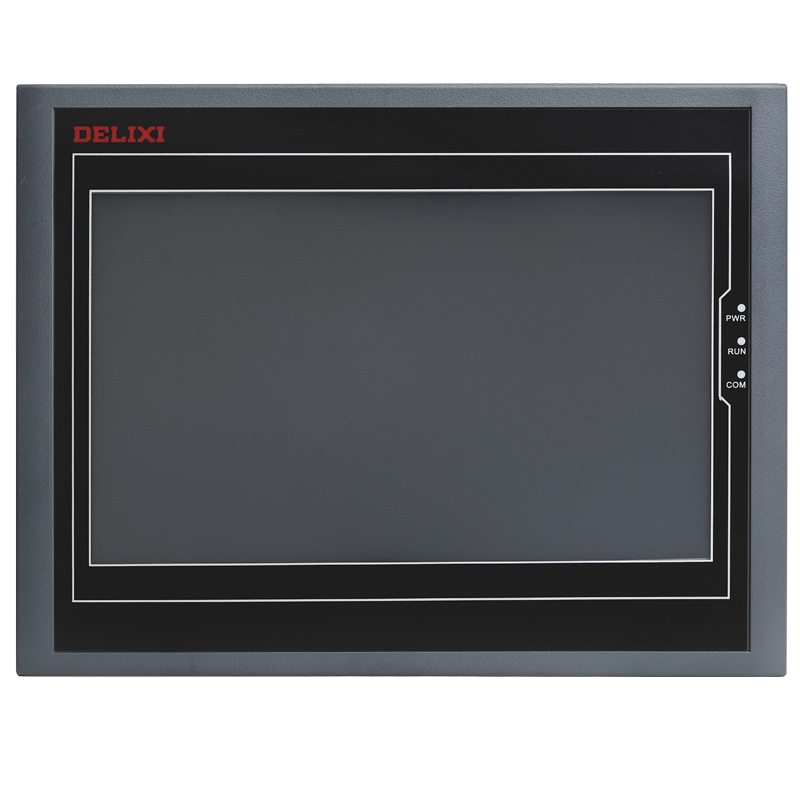

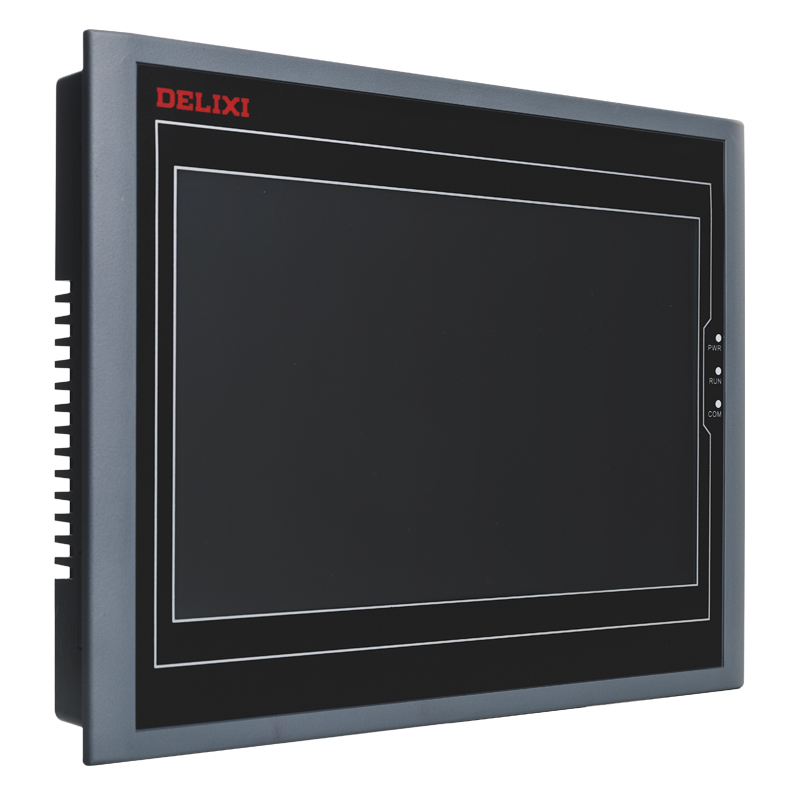

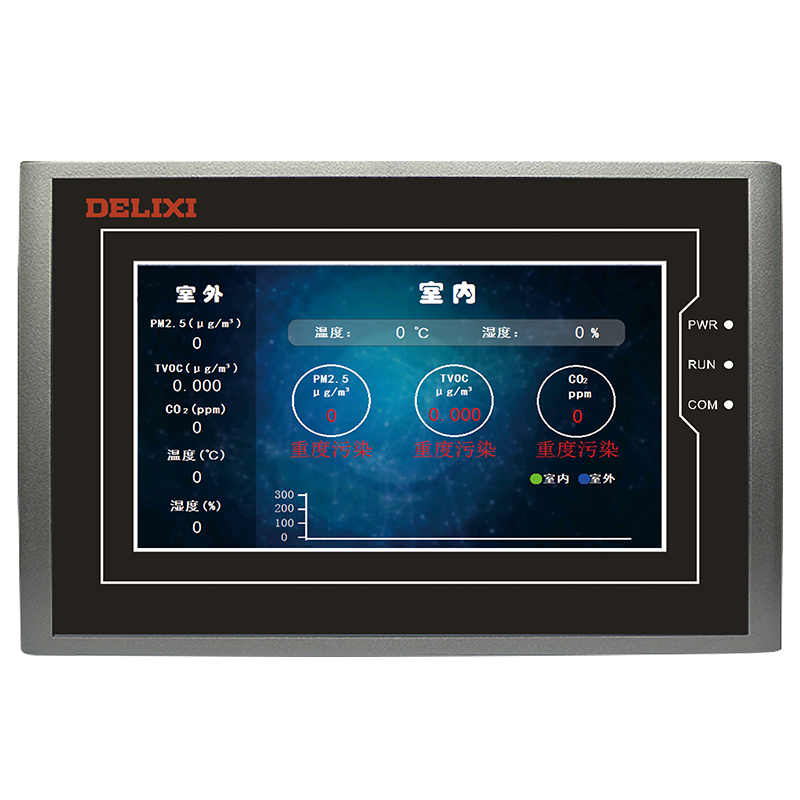

產品圖片
詳細資料下載

產品介紹

CDH-B系列HMI是我公司開發的高性能、高可靠性的基本型電阻式觸摸屏，根據尺寸大小可分為5寸、7寸和10.2寸，廣泛用于工業自動化設備的人機交互。擁有豐富的圖庫、超大容量的數據存儲、多語言切換、支持宏指令編輯、支持U盤更新工程、支持RS232/422/485通訊、以太網通訊、CAN通訊等.

產品技術

1.網卡：10M/100M自適網卡，支持HMI和其他設備組成一個網絡，快速數據交換，實現工業上的以太網通訊。

2.數據存儲：高容量FLASH，支持存儲大容量數據，斷電不丟失，支持U盤存儲。

3.安全使用：全新的密碼機制，使用更安全、可靠。

4.圖庫：提供大量豐富的、用于各行業的矢量圖庫；支持自定義的矢量圖形，可自繪；支持BMP、JPG等圖片格式作為圖庫圖形；提供標準常用矢量圖外框。

5.文本字體：支持多語言，多達5種語言字體可以任意切換；支持TRUE TYPE(TTF) 字體；支持復雜屬性的字體編輯功能； unicode編碼，國標準。

6.打印機、串行網絡：支持USB打印機打印畫面、數據等等；可以通過RS485通信，實現最大連接；32個的PLC或智能設備通信。

7.穿透通訊：可實現PC通過HMI直接與PLC或連接設備通訊；可實現2臺HMI同時與1臺PLC通信。

8.新增組建功能：滑動模擬量開關，實現滑動輸入數值；下拉框，以多項要顯示的項目組成一個列表；多種趨勢圖顯示元件。

9.在線模擬：使用計算機直接連接PLC來模擬組態工程、可以從PLC獲得數據。

10.以太網通訊：通過以太網網絡，實現HMI與HMI、HMI與控制設備的通信。

11.宏指令：支持C語言腳本；支持自行設置函數庫；支持自由口通信協議；支持C標準的數學運算函數；接口更熟悉，方便使用；多種執行方式。

12.U盤：支持U盤更新工程；支持U盤的數據導入導出；支持U盤更新配方。

13.通訊方式：產品內置的COM集成了RS232/422/485通訊方式，多達2個COM通信口，快速串行通信。

14.軟件下載：產品提供了USB接口主站和USB從站下載口，USB從站下載口支持10M/S的傳輸速度，快速下載；即插即用的USB主站口支持連接U盤，打印機，鼠標或其他USB設備。

15.其他：報警功能擴展；資料數據的導入導出。

上一篇： CDH-C系列觸摸屏

下一篇：沒有了

: 全國統一售后熱線：
400-135-8863

關于我們新聞資訊產品展示應用案例資料下載聯系我們

地址：浙江省杭州市西湖區轉塘街道轉塘科技經濟區塊8號

浙公網安備33010602012592號

產品型號		CDH-B050S	CDH-B050E	CDH-B070S	CDH-B070E	CDH-B070SM	CDH-B070EM	CDH-B102S	CDH-B102E
顯示	顯示面板	5"(長:寬=16:9)		7"(長:寬=16:9)				10.2"(長:寬=16:9)
	解析度（像素）	480x272 pixels		800x480 pixels				1024x600 pixels
	觸摸面板	4線高精度觸摸板		4線高精度觸摸板				4線高精度觸摸板
	顯示顏色	1677萬		1677萬				1677萬
	背光模塊	LED		LED				LED
	對比度	400:1		400:1				450:1
	亮度 (cd/m)2	400cd/m2		450cd/m2				500cd/m2
產品特征/認證	內存	128M DDR3		128M DDR3				128M DDR3
	中央處理器	CortexA8 600MHz		CortexA8 600MHz				CortexA8 600MHz
	FCC兼容性	符合FCC, Class A		符合FCC, Class A				符合FCC, Class A
	耐壓測試	1000V AC, 1分鐘		1000V AC, 1分鐘				1000V AC, 1分鐘
	CE認證	符合 EN55032和 EN55035標準		符合 EN55032和 EN55035標準				符合 EN55032和 EN55035標準
	防護等級（前面板）	IP65（前面板）		IP65（前面板）				IP65（前面板）
	外殼材料	工程塑料ABS+PC		工程塑料ABS+PC				工程塑料ABS+PC
電源	供電電源/功耗	DC24V(±15%)/4W		DC24V(±15%)/5W				DC24V(±15%)/7W
接口	串行接口	COM:RS232/422/485		COM1:RS232/422/485; COM2:RS232/422/485				COM1:RS232/422/485; COM2:RS232/422/485
	USB 下載口	有	有	有	有	有	有	有	有
	U盤口	有	有	有	有	有	有	有	有
	以太網口	有	無	有	無	有	無	有	無
工作環境	溫度/濕度	-10 ~ 65°C/10 ~ 90%RH		-10 ~ 65°C/10 ~ 90%RH				-10 ~ 65°C/10 ~ 90%RH
	防震度	10-25Hz( XYZ方向: 2G / 30 分)		10-25Hz( XYZ方向: 2G / 30 分)				10-25Hz( XYZ方向: 2G / 30 分)
結構	外觀尺寸 (WHD)	16510339(mm)		22715340(mm)		20314540(mm)		27521044(mm)
	開孔尺寸 (W*H)	157* 95(mm)		210*144(mm)		192*138(mm)		259*201(mm)
	凈重	0.33kg		0.7kg				1.05kg
